Товарный бетон: до 30 м3 бетона в час
- Установленная мощность: 47 кВт
- Масса: 11 170 кг
- Длина: 12 м
- Ширина: 6 м
- Высота: 8,25 м
- Режим работы: автоматический "одна кнопка"
- Информация о предоплате: Предоплата 100%
Сергей Ковшевников
Менеджер

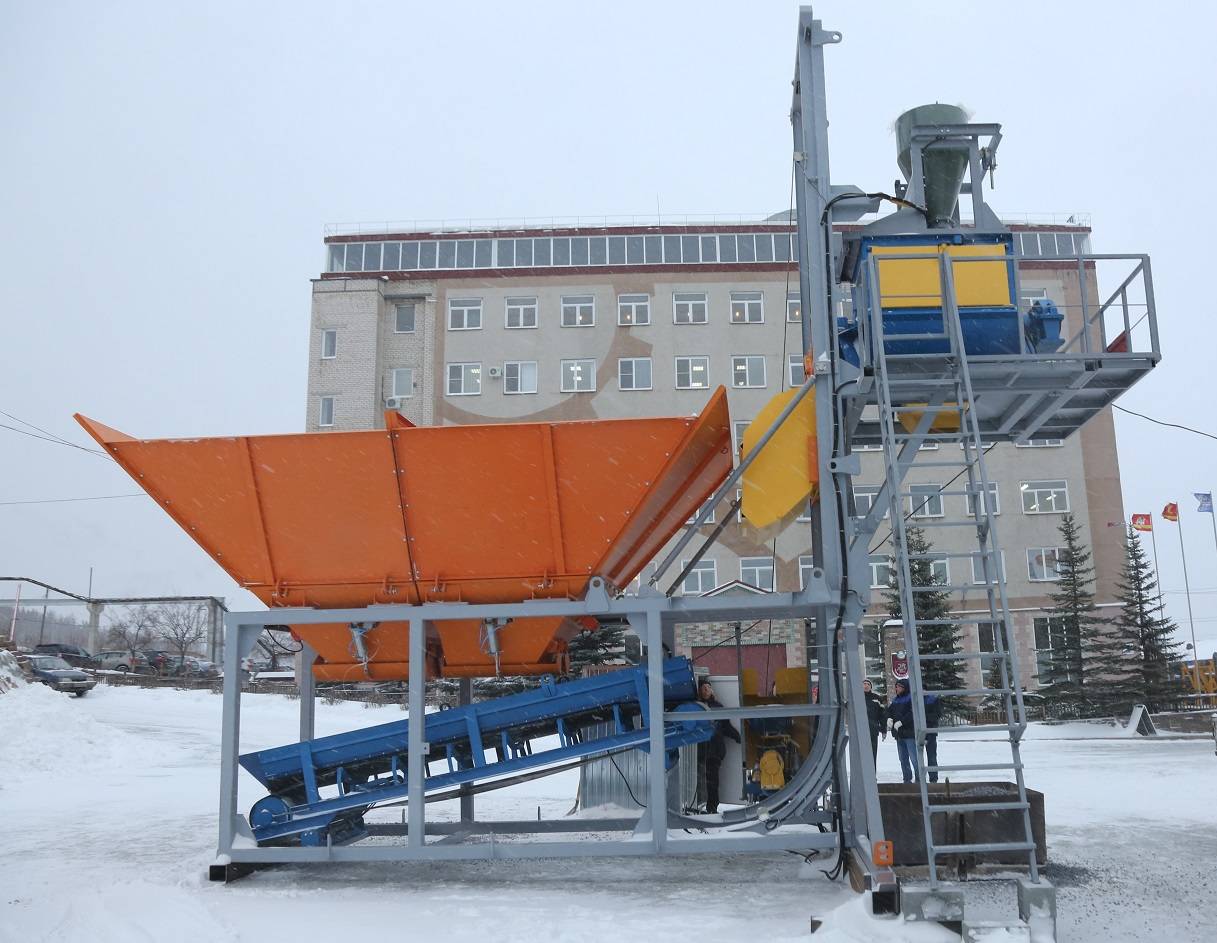

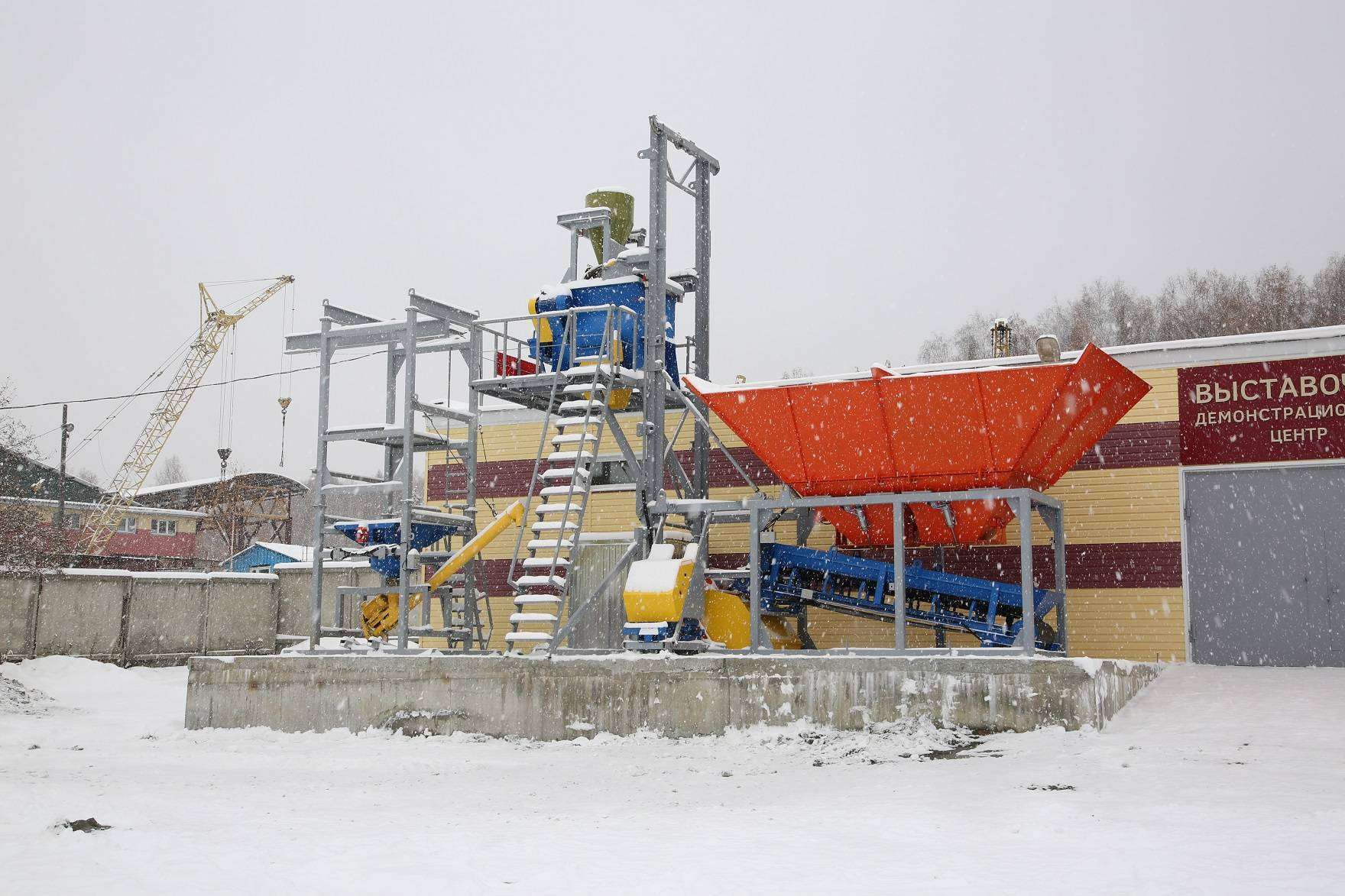

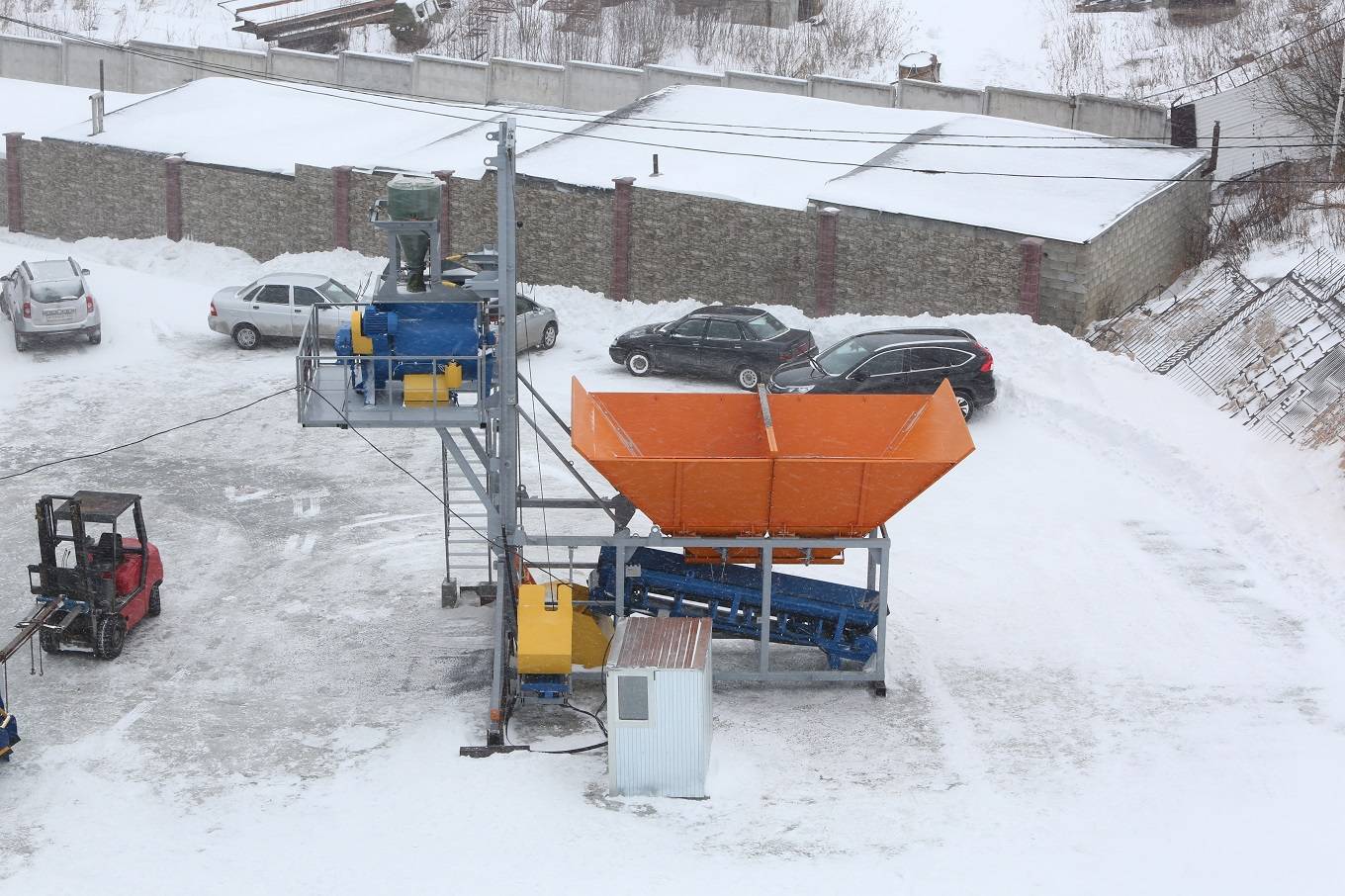

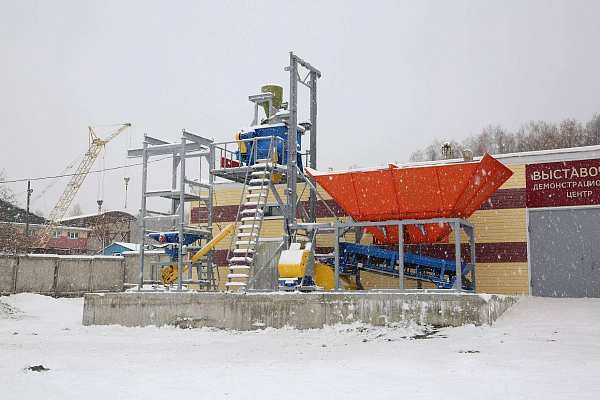

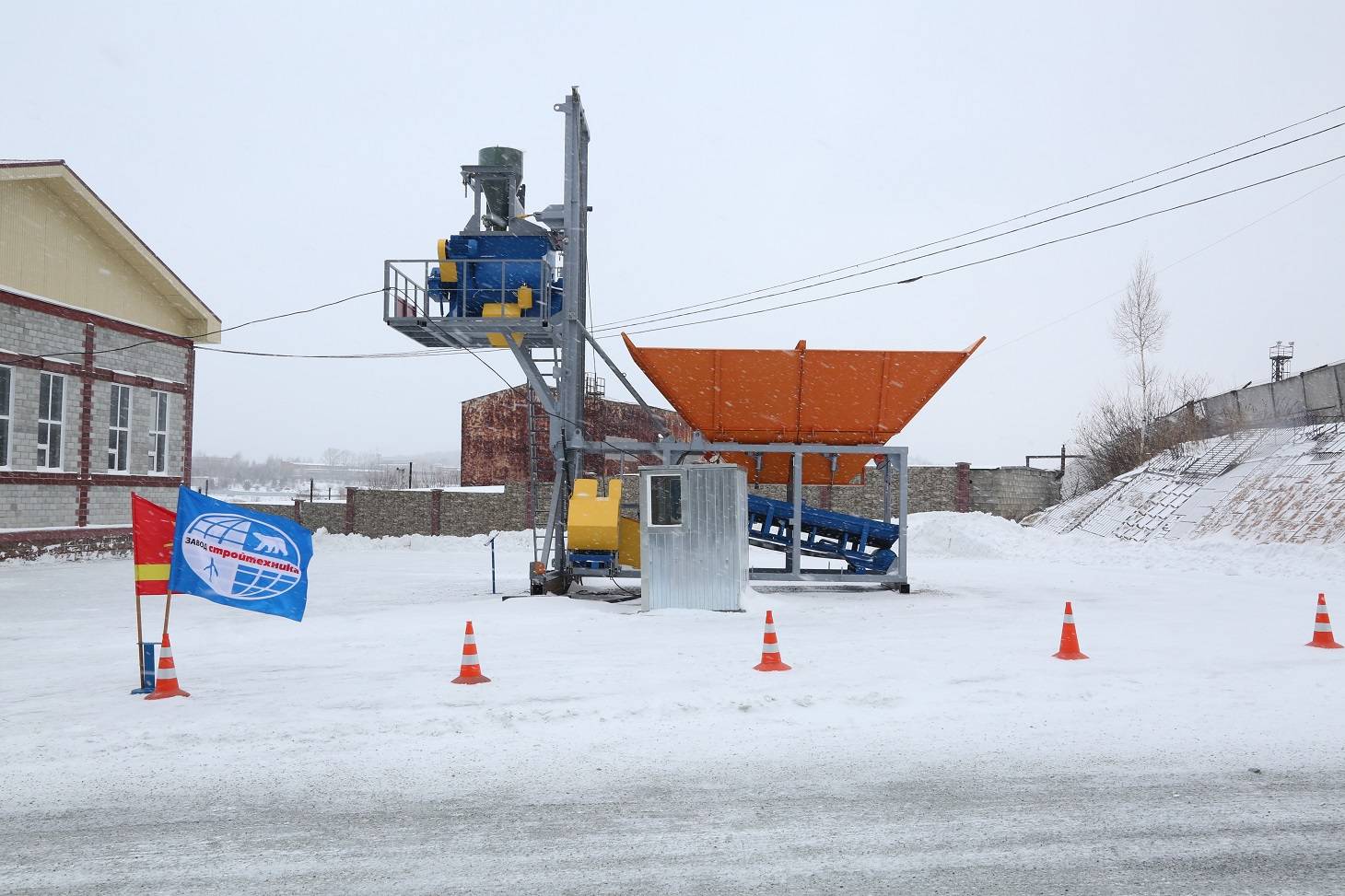

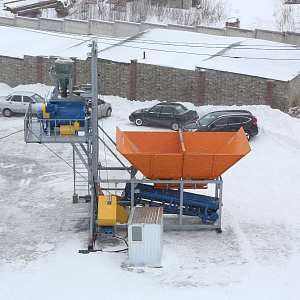

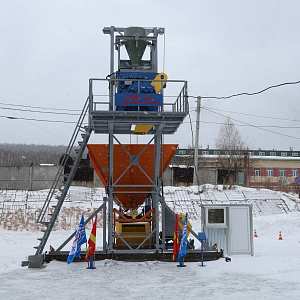

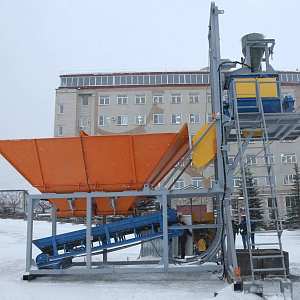

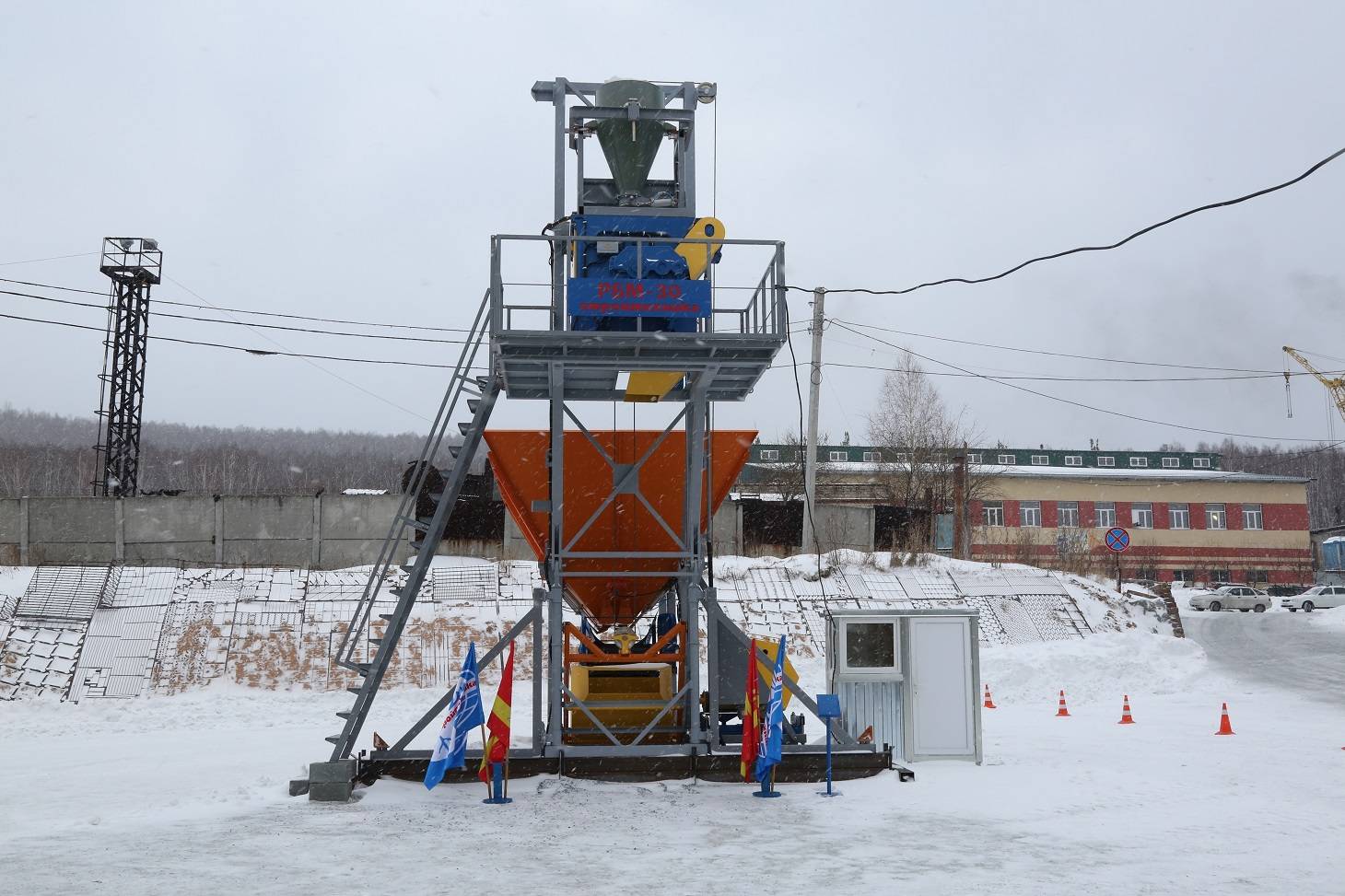

Бетонный завод РИФЕЙ-МОБИЛЬНЫЙ-30 (далее РБМ-30) предназначен для приготовления подвижных бетонных смесей, строительных растворов, и загрузки их в автобетоновоз.

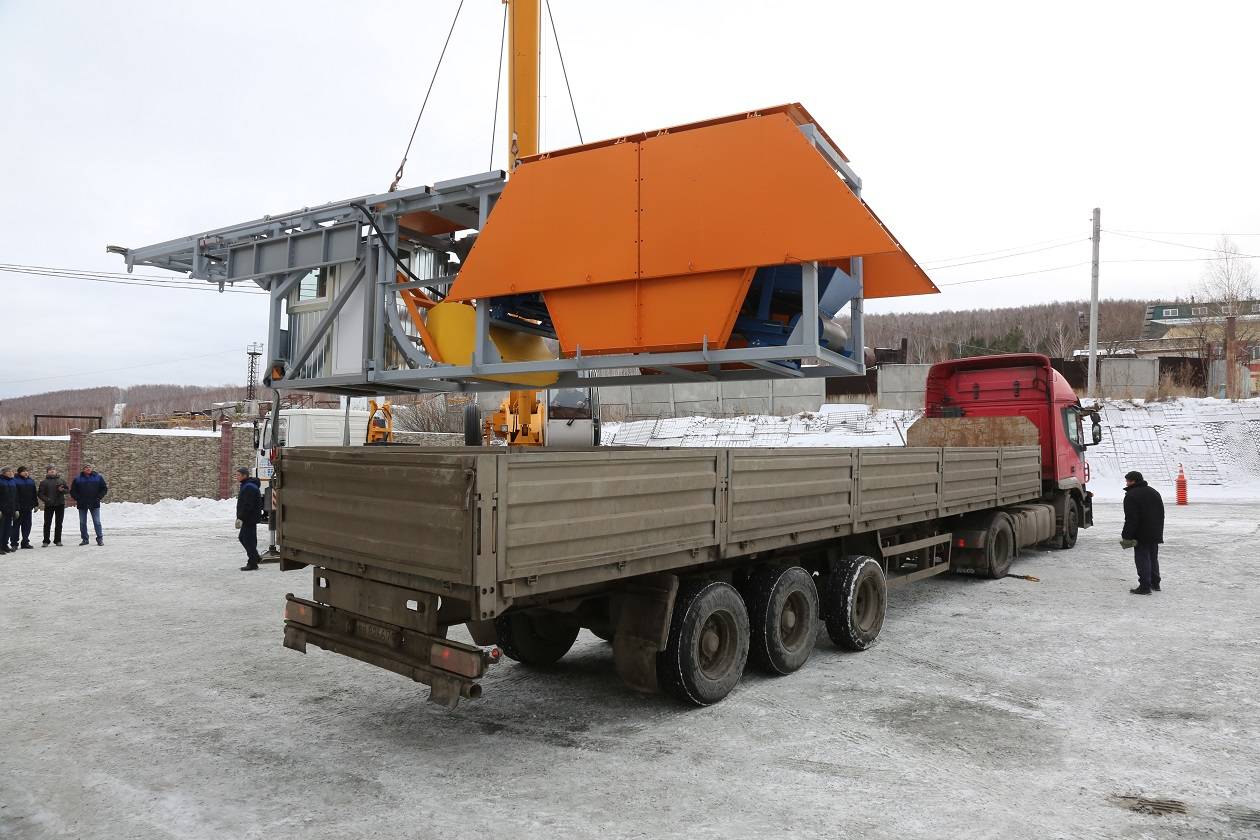

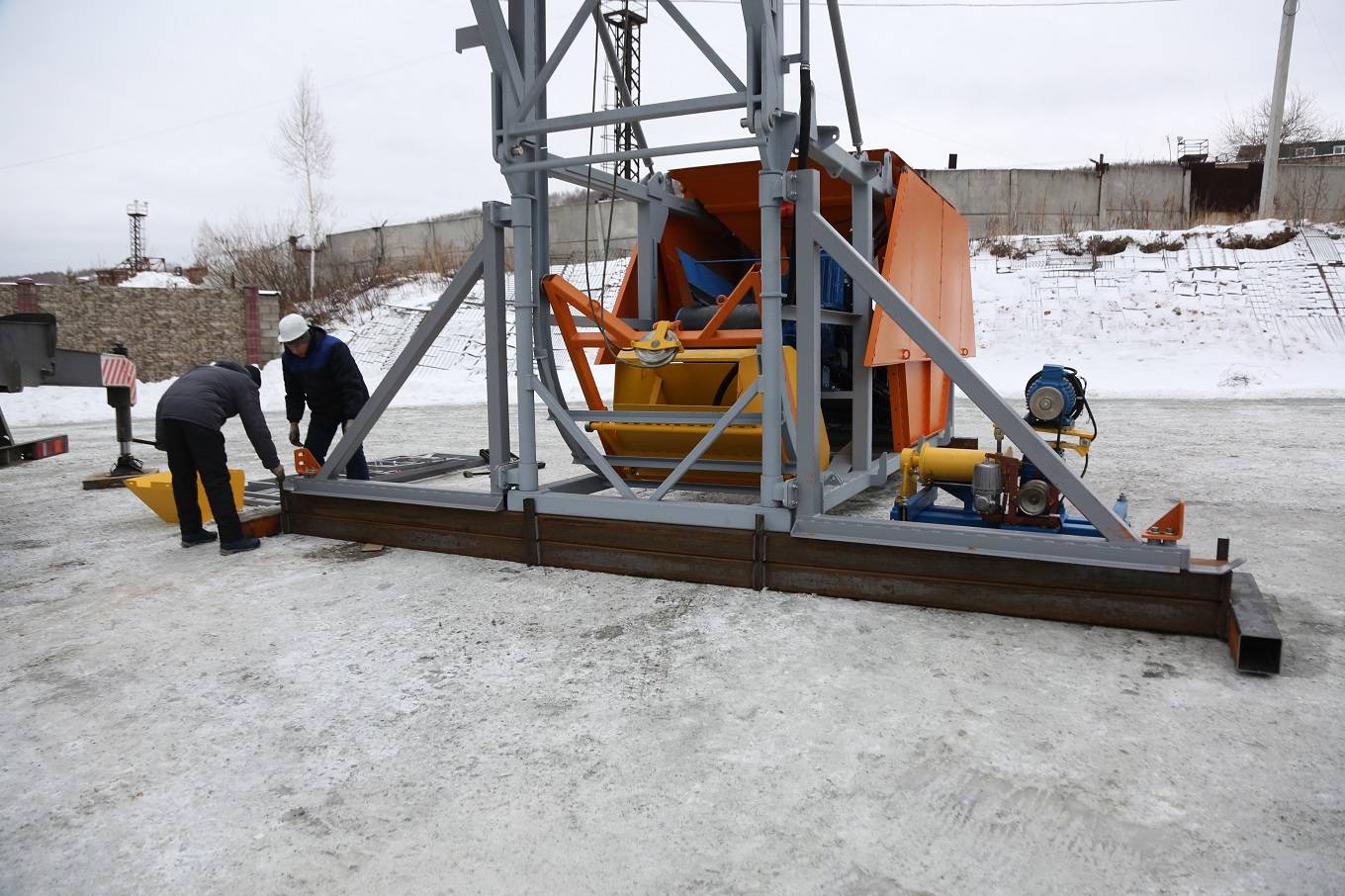

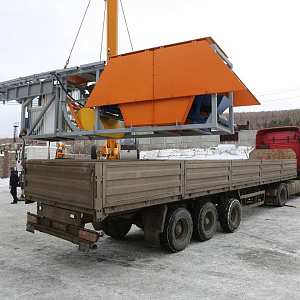

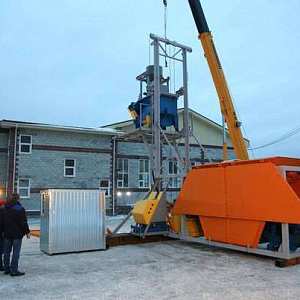

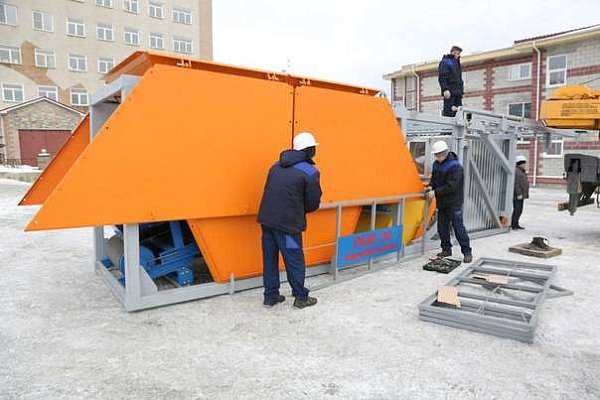

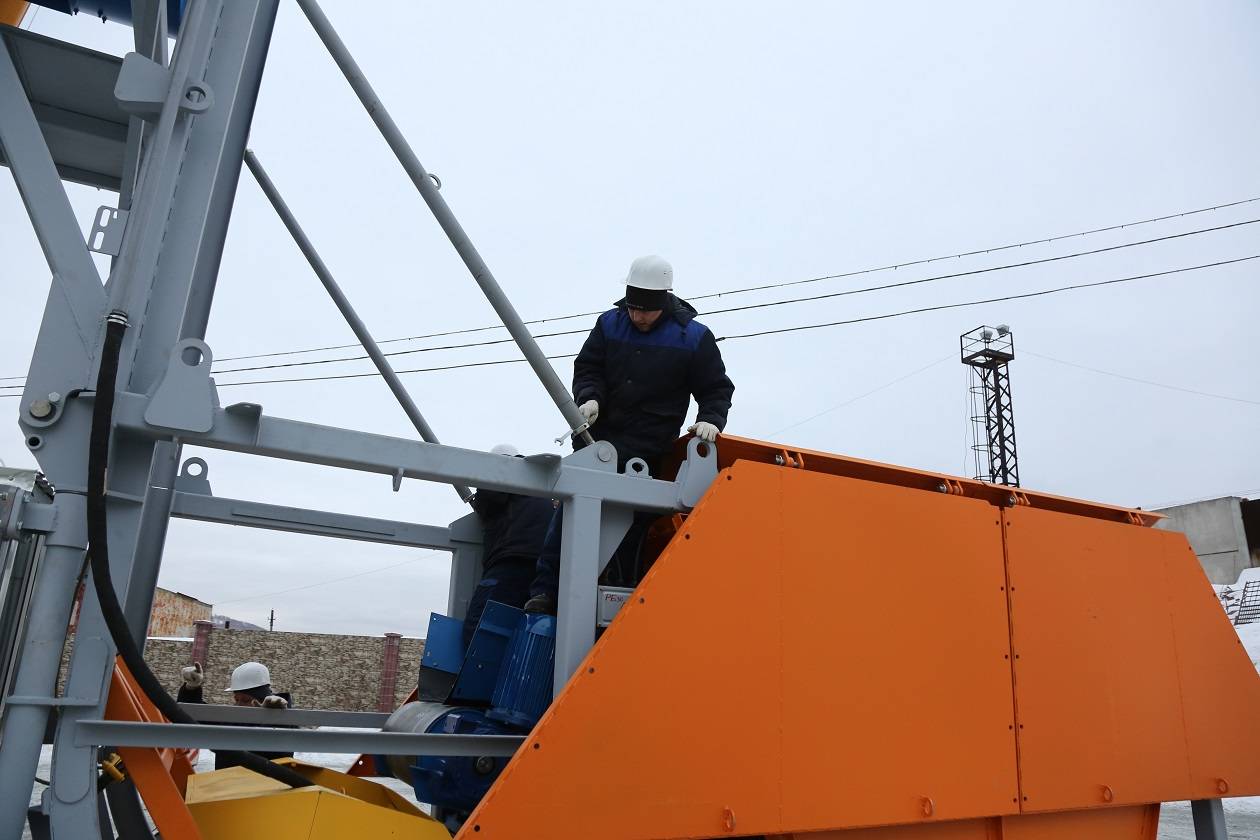

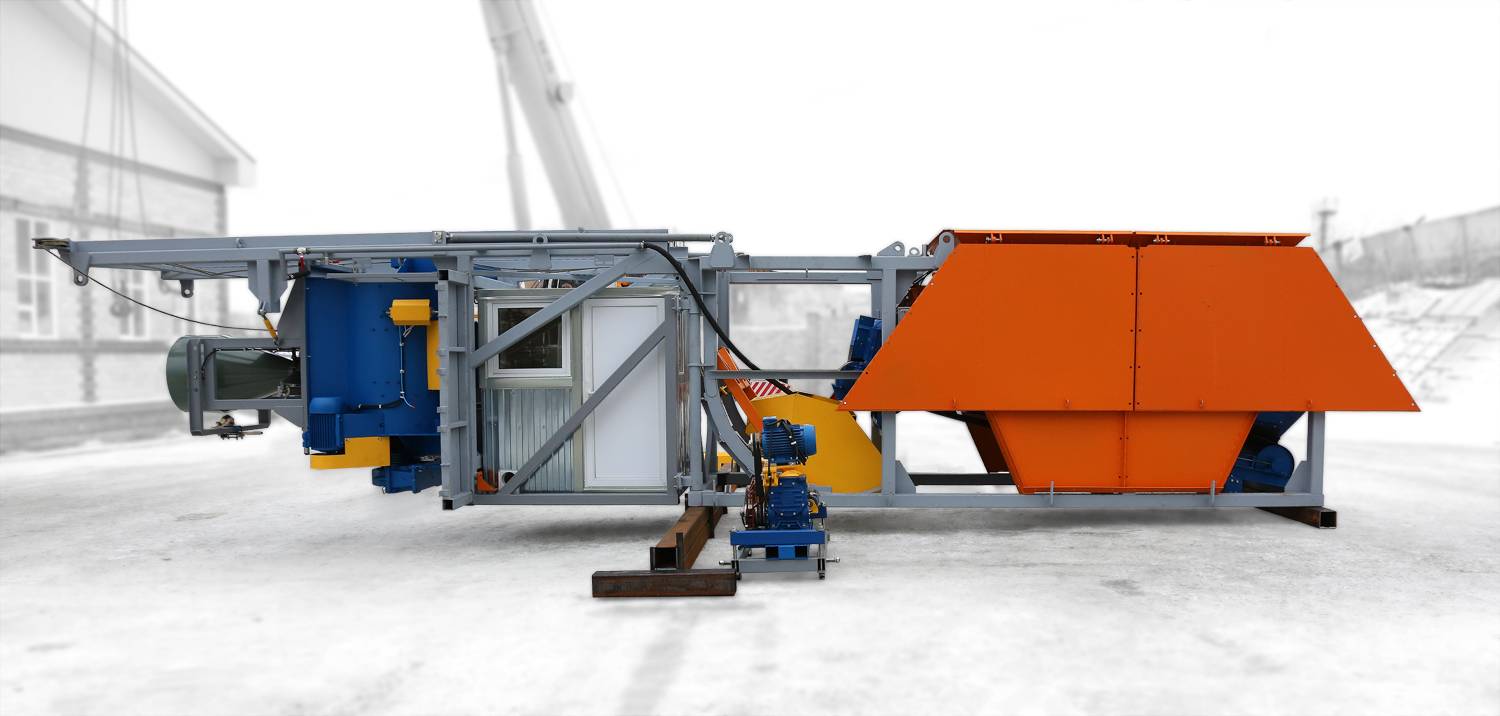

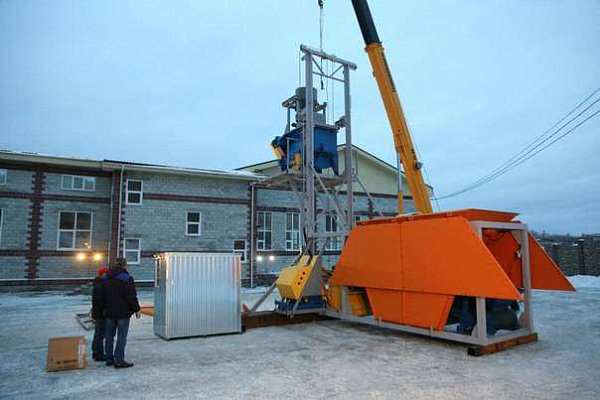

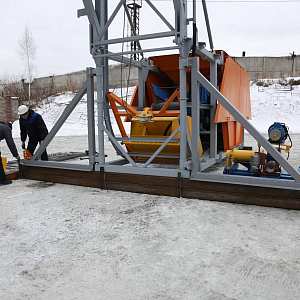

Главный плюс-отсутствие фундамента. Быстромонтируемый бетонный завод собран на единой раскладывающейся раме благодаря которой в кратчайшие сроки осуществляется монтаж/демонтаж и транспортировка данного оборудования, которая производится одной еврофурой или контейнером.
РБМ-30 может эксплуатироваться в закрытых помещениях или под навесом, при температуре окружающего воздуха от +5º С до +45º С. Минимальная высота помещения или навеса – 9 м. Место установки бетонного завода должно быть оборудовано сетью трех-фазного тока с заземленной нейтралью и иметь грузоподъемное средство для монтажа, обслуживания и ремонта грузоподъемностью не менее 10 тонн.
СОСТАВ И СХЕМА

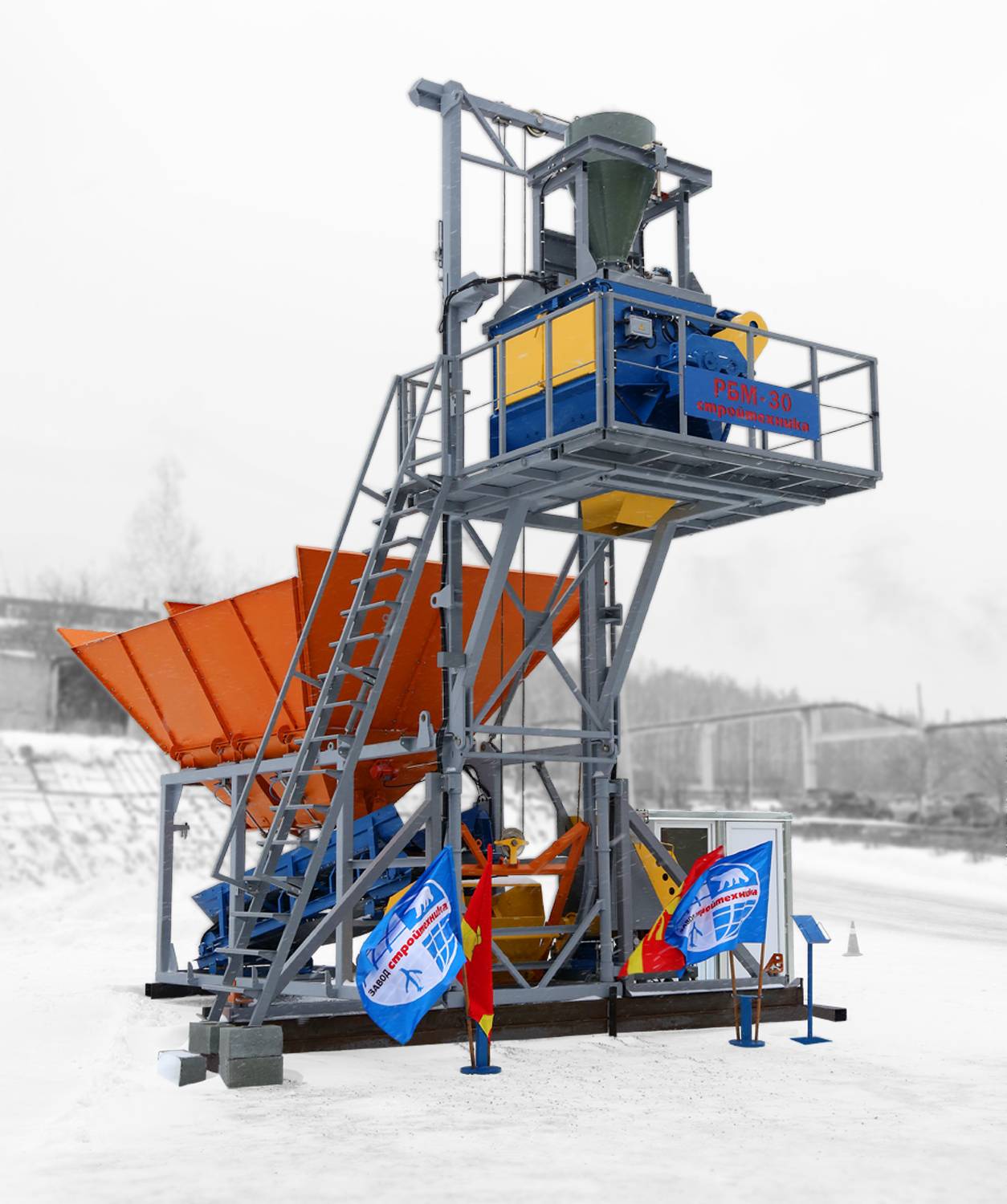

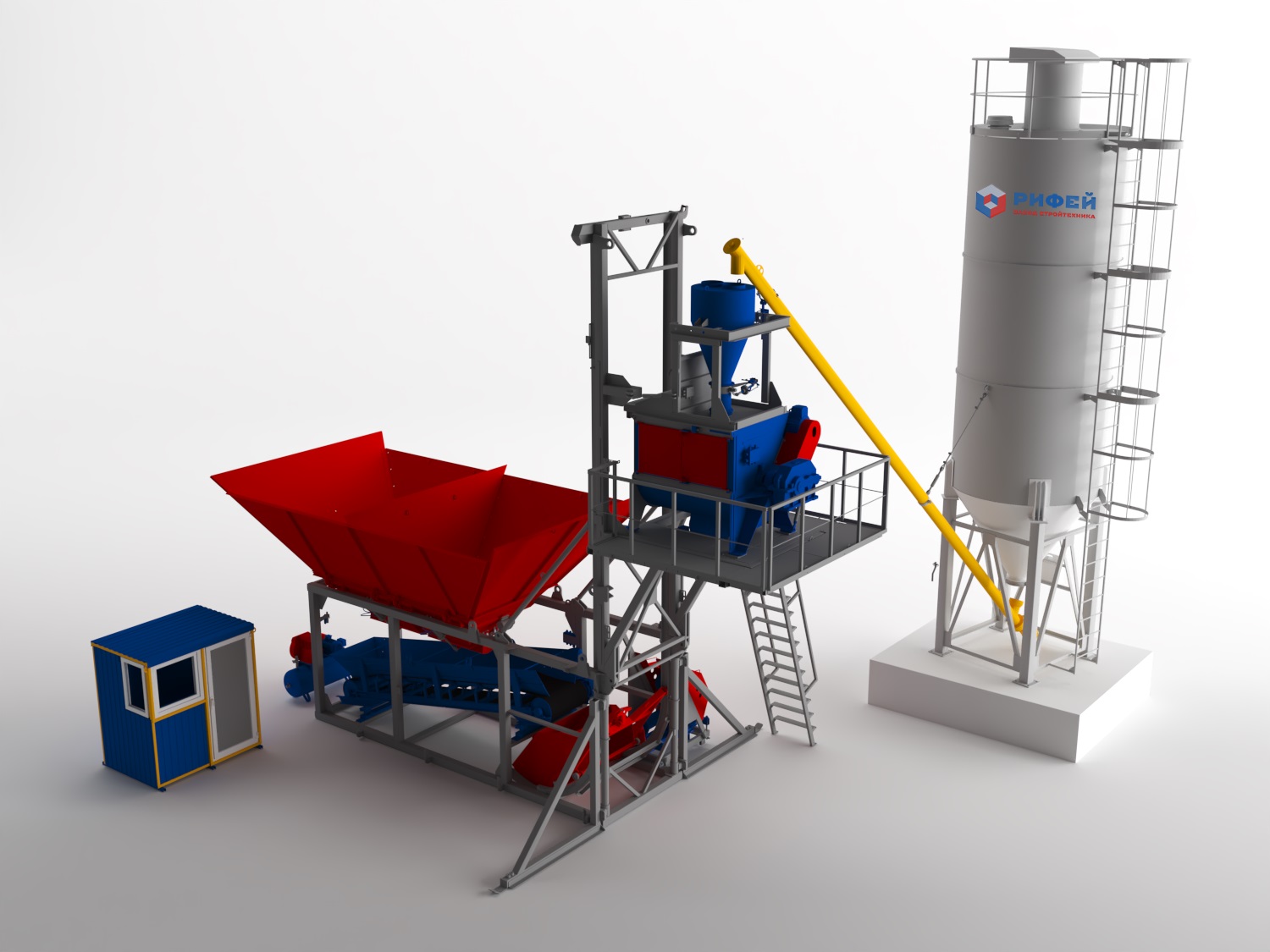

Бетонный завод (рис. 1) состоит из шарнирной рамы 7. В нижней части которой установлены бункеры заполнителя 4, конвейер взвешивающий 8, бункер скипа 9 и привод скипа 10. В верхней части рамы - на площадке устанавливается смеситель 5 на котором располагается блок дозатора цемента 2. Рядом с рамой устанавливается компрессор 6, дозатор во-ды проточный 11, кабина оператора 12 с пультом управления, силос 1 (опция) или растари-ватель (опция) от которого к блоку дозатора цемента подходит конвейер винтовой 3 (шнек).
1. СГ-750-С, Бетоносмеситель объемом 750л
2. ДЗ-20 (2х2 бункера по 10 м3), Дозатор заполнителя
3. ПС-1500М, Подъемник скиповый
4. ДЦ-400, Дозатор цемента
5. ДП-400, Дозатор воды проточный с насосом водным PEDROLLO 400 л/мин
6. ПУ-МА, Пульт управления (Автомат) c цветным сенсорным монитором.
7. Э-2, Эстакада
8. Конвейер шнековый КВ-6 метров. Эта доп. опция - в комплекте!
9. Компрессор С416М, Пневмооборудование
10. Кабина оператора. Эта доп. опция - в комплекте!
11. Ящик ЗИП (крепеж, метизы и пр.)
12. Руководство по эксплуатации. Паспорт.
Название & Состав
Цена

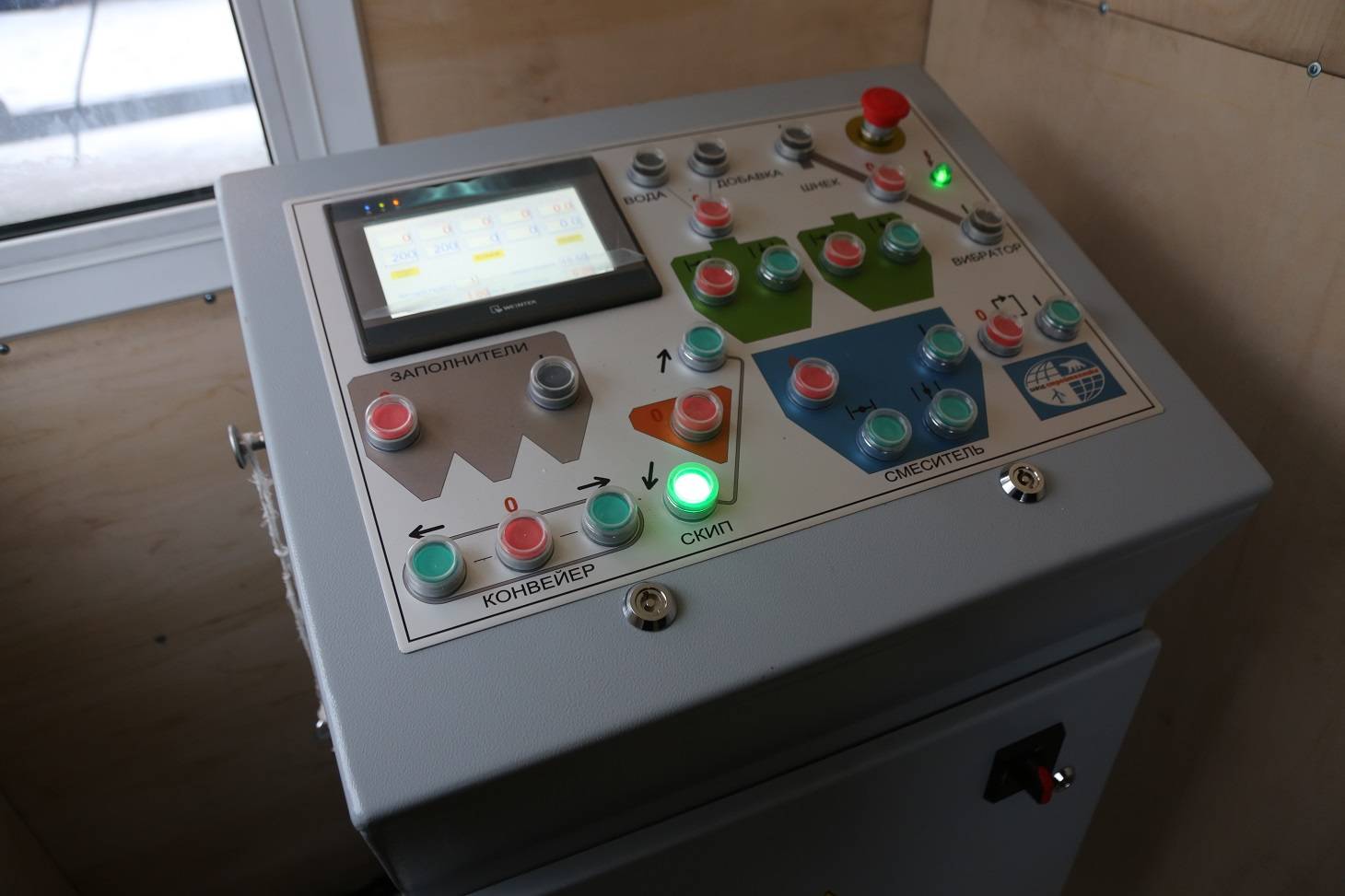

Пульт ПУ-БЗ
Пылевлагозащищеный корпус пульта управления и силового щита;
Пуско-защитная аппаратура производства Schneider Electric, ABB, Omron;
Сенсорная панель оператора Weintek;
Программное обеспечение: учет расхода материалов и работы оборудования, удаленный доступ, управление, контроль;
Степень защиты пульта управления IP54;
Три режима работы пульта: ручной, автоматический, автоматический с управлением от персонального компьютера;
Подключение кабелей к пульту производится разъемными соединителями производства Phoenix Contact;
Руководство по эксплуатации.
с учетом НДС 20%
Дозатор хим добавок ДП-60
1. Металлический шкаф
2. Электронное табло
3. Электронасос
4. Силовая пускозащитная аппаратура
5. Преобразователь расхода и трубопроводная арматура
6. Руководство по эксплуатации
с учетом НДС 20%
Растариватель цемента РЦ-1
1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации
с учетом НДС 20%
Растариватель цемента РЦ-2
1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель
с учетом НДС 20%
Силос цемента СЦ-26
1. цементная банка
2. лестница с ограждением
3. ограждение верхней площадки
4. труба для закачивания цемента
5. руководство по эксплуатации
с учетом НДС 20%
Длина х Ширина х Высота-12000х6000х8250мм
Масса (без силоса цемента)-11200 кг
Производительность бетона в час-30 м3
За 1 час работы, количество замесов– 60
Объем смесителя-750 л
Объем готового бетона - 500 л
Режим работы-автоматический
Максимальная погрешность дозирования - ±2%
Способ подачи инертных материалов-скип
Количество бункеров - 2 шт, по 10 м3 каждый
Общий объем бункеров - 20 м3
Способ подачи цемента-конвейер винтовой
Мощность - 40 кВт
Напряжение - 380 В
Частота - 50 Гц
План фундамента
